replicatura delle porte usb, audio e ethernet

a questo punto l’hardware era tutto montato, ma le porte erano ancora difficilmente raggiungibili essendo tutte all’interno, quindi ho replicato le porte audio, ethernet e usb su un lato della base del case:

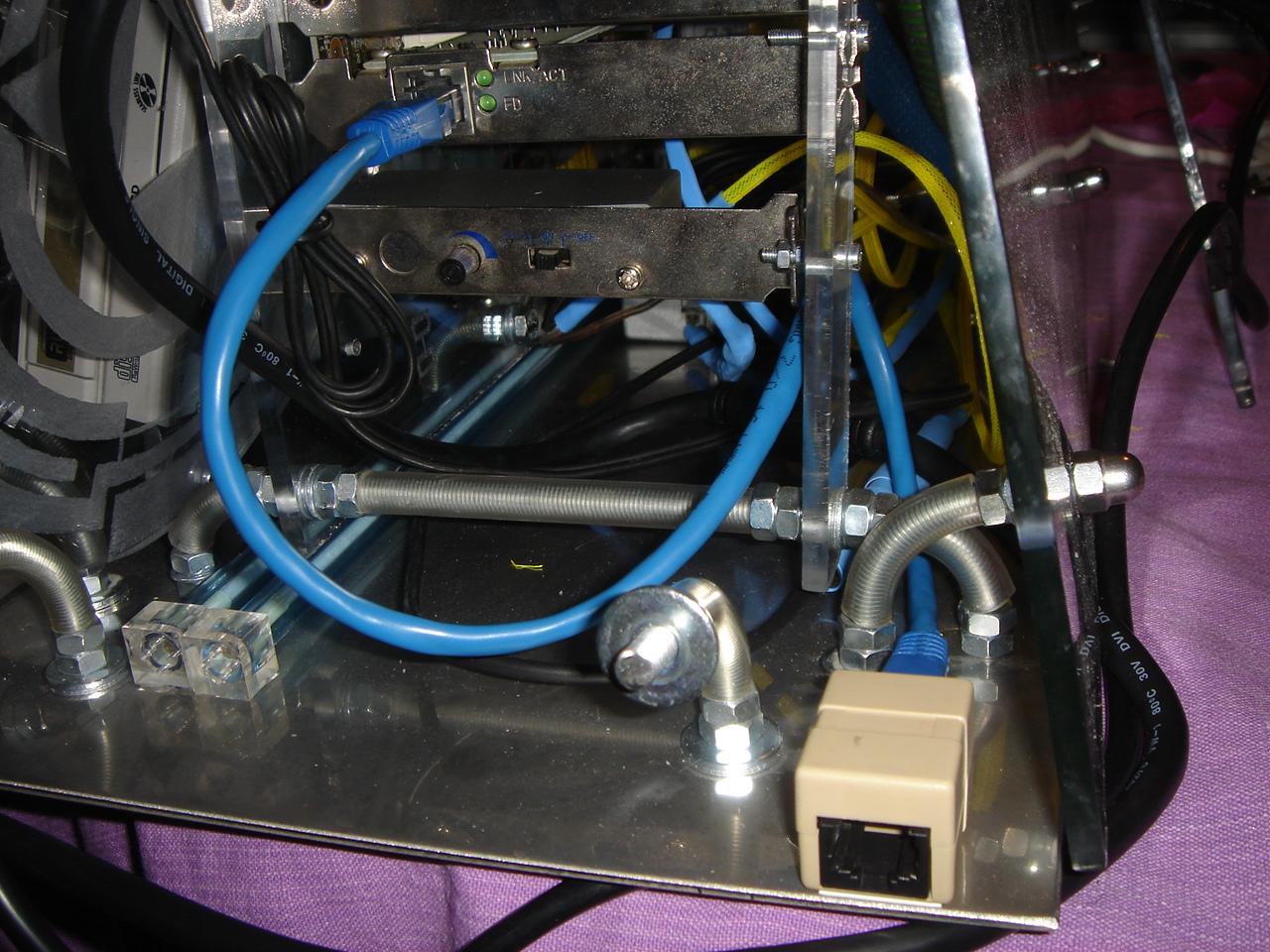

prima la ethernet (ho usato un cavo ethernet blu da 30 cm, e un raccordo femmina-femmina fissato alla base):

poi ho pensato alle usb: la scheda madre montata attualmente e` abbastanza vecchia, e ha solo 2 (due! ) porte usb, quindi invece che replicare semplicemente le porte, ho preferito integrare direttamente un hub usb da 4 porte, per aumentarne il numero (inoltre ho trovato un hub che si intona abbastanza bene all’interno del case: piccolo, blu e trasparente )

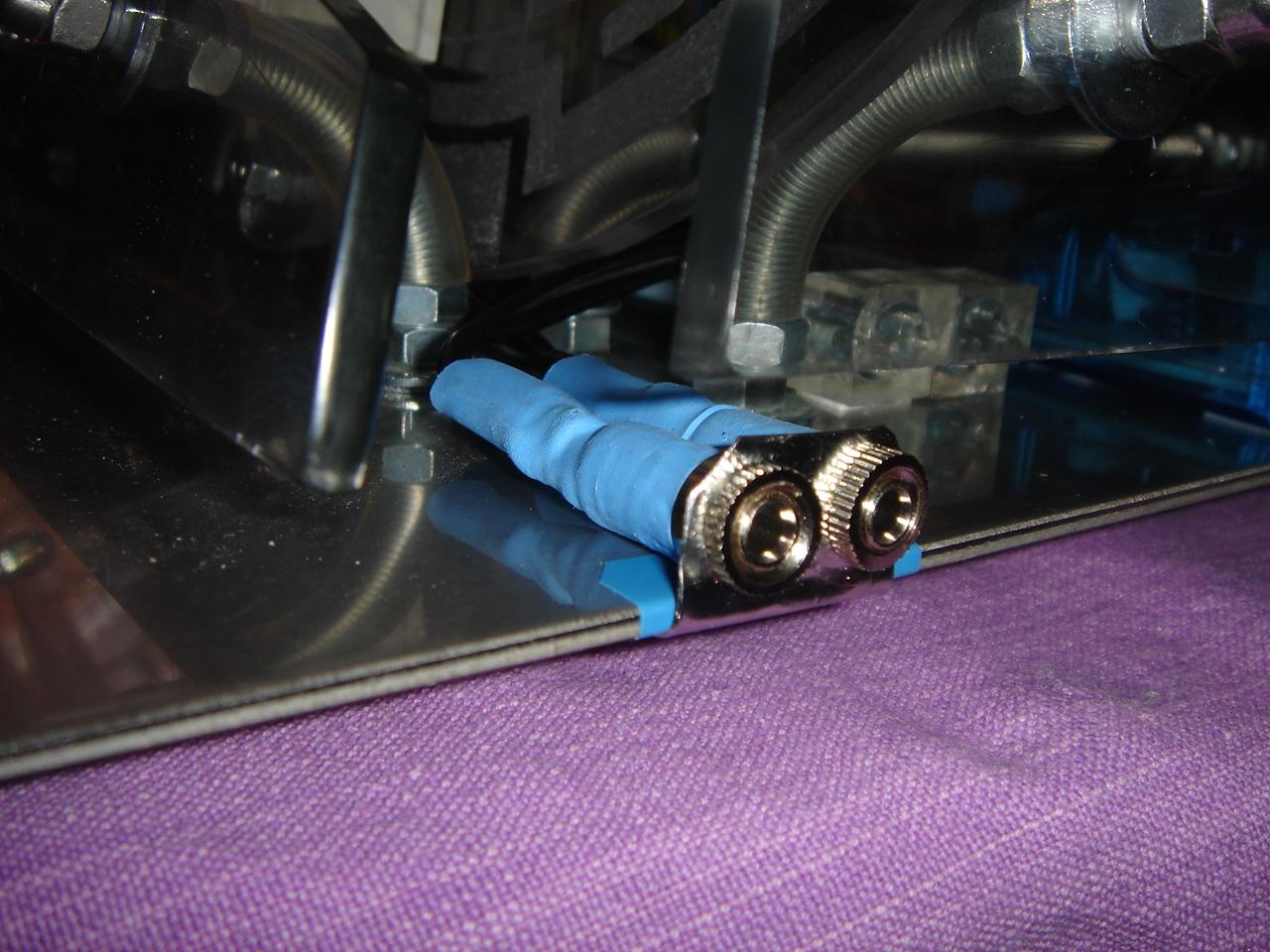

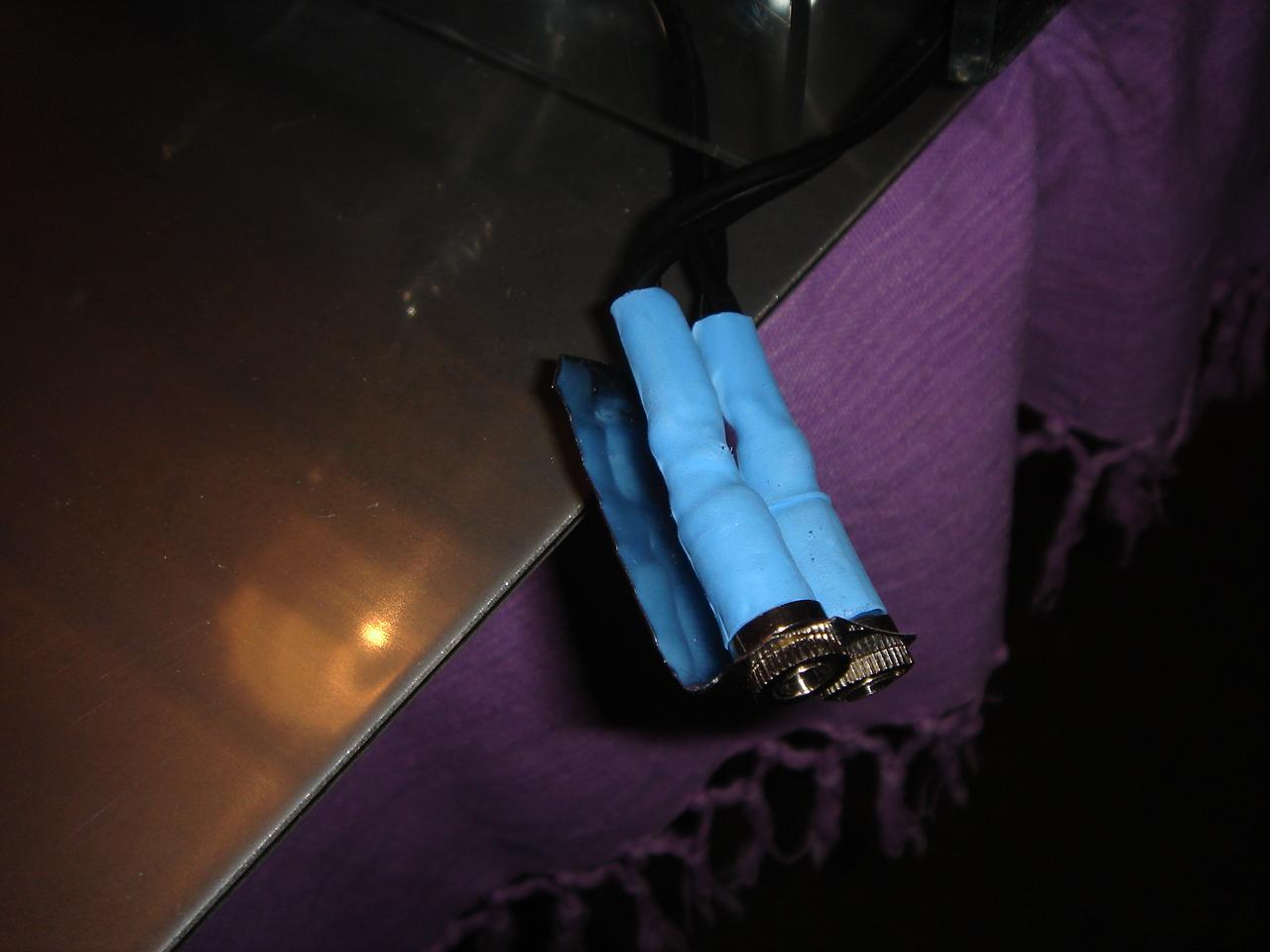

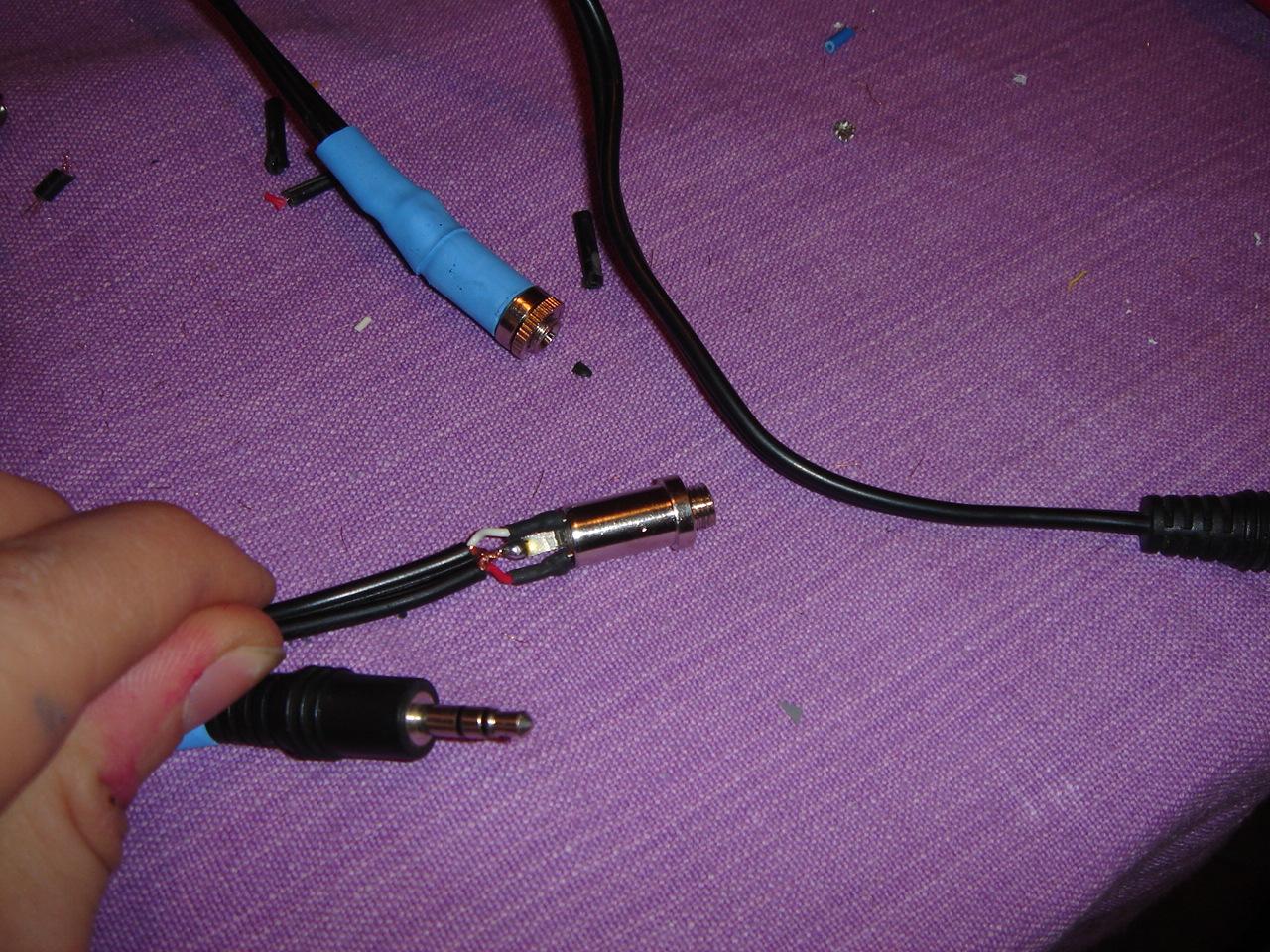

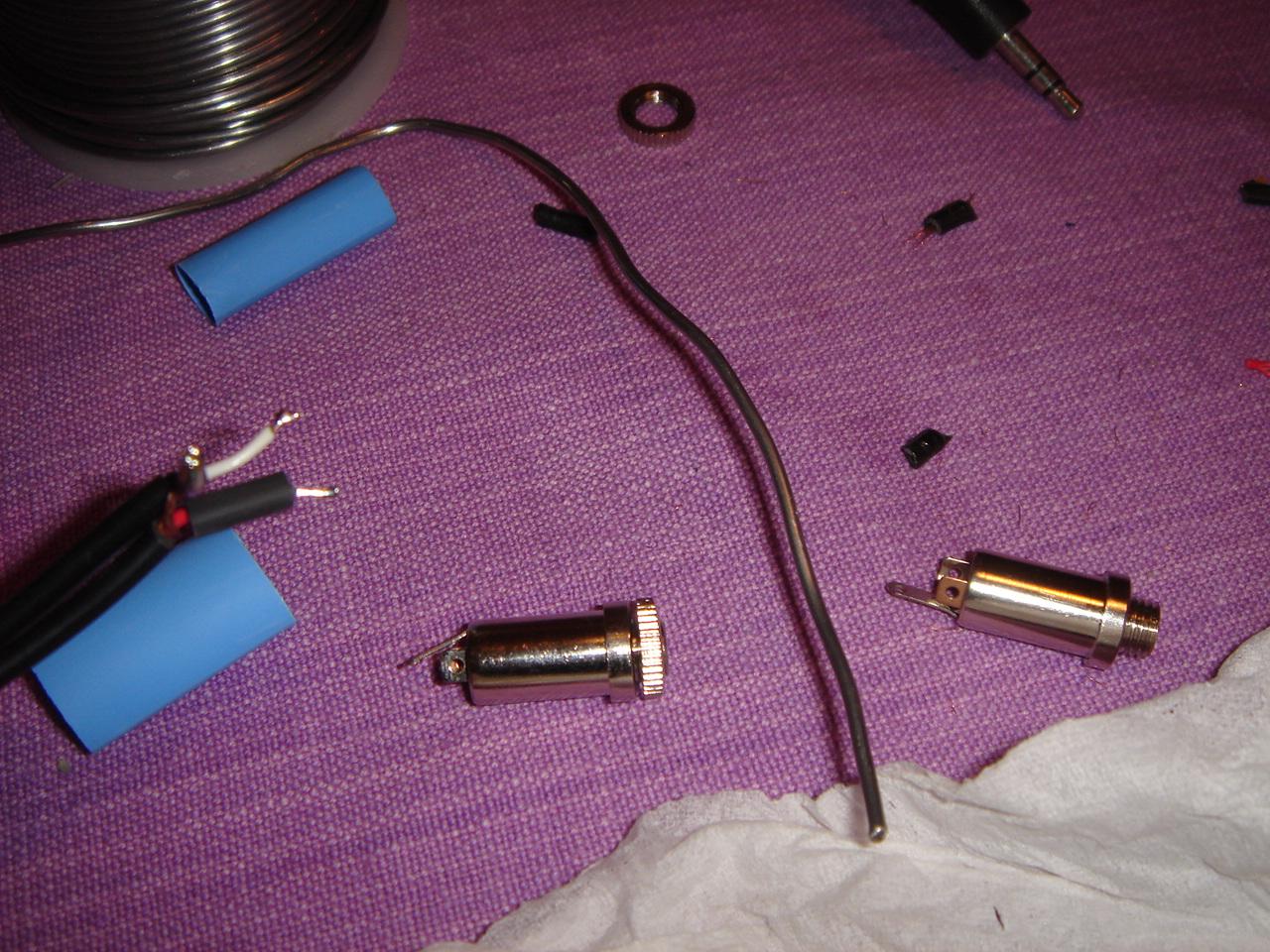

e ora le 2 porte audio: una delle due e` indipendente e sempre attiva (ho considerato che potesse essere quella delle cuffie), mentre l’altra e` attivabile/disattivabile via hardware tramite uno dei sensori di tocco (il famoso rele` saldato sul cavone di collegamento che attaccava e staccava il cavo audio), e questa ho considerato che potesse essere piu` adatta per le casse (in modo da poterle disattivare velocemente via hardware tramite il sensore apposito).
